碳化硼金相制样 气孔和裂纹分析
材料背景

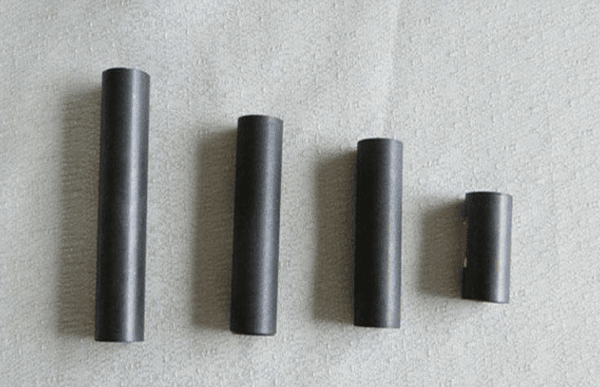

碳化硼(boron carbide ),别名黑钻石,摩氏硬度为9.3,是继金刚石、氮化硼、的已知第三种最硬的物质,用于坦克车的装甲、避弹衣和很多工业应用品中。 由于碳化硼本身熔点高,不易铸成人工制品,但是通过高温熔炼粉末,它可以加工成简单的形状。用于硬质合金、宝石等硬质材料的磨削、研磨、钻孔及抛光。
制样难点:硬度非常高,镶嵌需要优异的边角保护填料。客户目标:观察气孔和裂纹。
图与分析
200X 碳化硼 小气孔
200X 碳化硼 微裂纹
解决方案
为尽可能保持一致的磨削率,针对碳化硼材料的硬度,我们选择了含有玻纤填料的MW002热镶嵌树脂对材料进行镶嵌。
镶嵌:
Penetration-20全自动双工位热镶嵌机

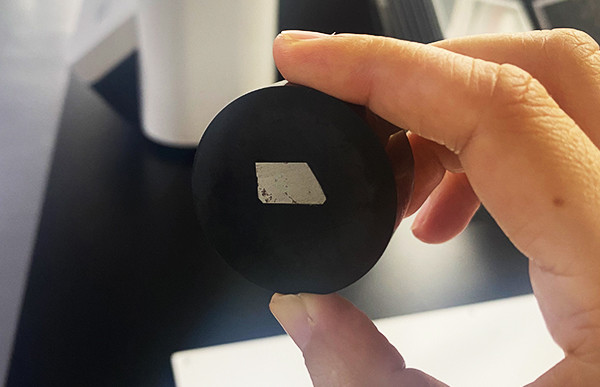

MW002保边热镶嵌树脂镶嵌样品
磨抛:

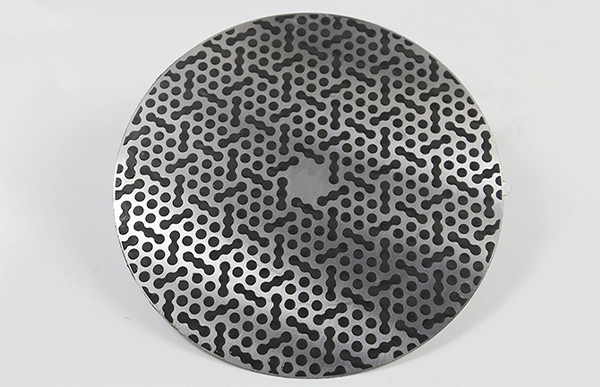

GD-Dia 金刚石磁吸研磨盘
磨抛步骤 | 粗磨 | 精磨 | 金刚石中抛 | 金刚石精抛 | 金刚石终抛 | |
1 | 表面 | |||||
2 | 磨粒粒度 | 9μm | 9μm | 9μm | 3μm | 1μm |
3 | 抛光/润滑液 | |||||
4 | 压力 | 35N | 35N | 30N | 30N | 25N |
5 | 转速 | 300 | 300 | 150 | 150 | 150 |
6 | 时间/min | 3 | 4 | 3 | 3 | 3 |
以上推荐参数取自:自动磨抛机Smoothneer-6 上Ф250 mm 工作盘的Ф30 mm 的陶瓷样品制备方法。
